Som leverantör av lådpelare förstår jag den kritiska vikten av att förhindra buckling i dessa strukturella komponenter. Spänning kan äventyra integriteten hos en byggnad eller struktur, vilket leder till säkerhetsrisker och kostsamma reparationer. I det här blogginlägget kommer jag att dela med mig av några effektiva strategier för att förhindra buckling av lådpelare, med utgångspunkt i min erfarenhet inom branschen och den senaste forskningen inom konstruktionsteknik.
Förstå buckling in box kolumner
Innan du fördjupar dig i förebyggande metoder är det viktigt att förstå vad buckling är och varför det uppstår i boxkolumner. Böjning är en plötslig lateral böjning eller instabilitet hos en konstruktionsdel under tryckbelastning. I fallet med lådpelare, som vanligtvis används i stålkonstruktioner för sin höga hållfasthet och styvhet, kan buckling inträffa när pelaren utsätts för alltför stora axiella belastningar, excentriska belastningar eller när dess slankhetsförhållande är för högt.
Slankhetsförhållandet, definierat som förhållandet mellan kolonnens effektiva längd och dess minsta rotationsradie, är en nyckelfaktor för att bestämma sannolikheten för buckling. Ett högre slankhetsförhållande indikerar en smalare kolumn, som är mer benägen att buckla. Andra faktorer som kan bidra till buckling inkluderar materialegenskaper, tvärsnittsform och ändförhållanden för kolonnen.
Att välja rätt material
Ett av de första stegen för att förhindra buckling är att välja lämpligt material för lådpelarna. Höghållfast stål är ofta ett föredraget val på grund av dess förmåga att motstå högre tryckbelastningar utan att deformeras. När du väljer stål är det viktigt att ta hänsyn till dess sträckgräns, sluthållfasthet och duktilitet.
Till exempel kan stål med högre sträckgräns motstå buckling bättre eftersom det klarar större påfrestningar innan det ger efter. Duktilitet är dock också avgörande eftersom den tillåter kolonnen att deformeras plastiskt innan den går sönder, vilket ger ett varningstecken och förhindrar plötslig kollaps. Som leverantör av lådpelare rekommenderar jag att du använder stålkvaliteter som är speciellt utformade för strukturella applikationer, såsom ASTM A992 i Nordamerika eller S355 i Europa.
Du kan också utforska andra material som kan förbättra prestandan hos boxkolonner. Till exempel,Sfäriskt rutmaterialkan användas i kombination med stål för att förbättra strukturens totala styrka och stabilitet. Detta material har unika egenskaper som kan hjälpa till att fördela belastningen jämnare, vilket minskar risken för buckling.
Optimera tvärsnittsdesignen
Tvärsnittsdesignen av lådpelare spelar en viktig roll för att förhindra buckling. Ett väl utformat tvärsnitt kan öka pelarens tröghetsmoment och gyrationsradie, vilket i sin tur förbättrar dess bucklingsmotstånd.
Fyrkantiga eller rektangulära lådsektioner används ofta på grund av deras enkelhet och lätthet att tillverka. Bildförhållandet (förhållandet mellan den längre sidan och den kortare sidan) av tvärsnittet bör dock övervägas noggrant. Ett mer kvadratiskt tvärsnitt har generellt bättre bucklingsmotstånd eftersom det ger mer enhetlig styvhet i båda riktningarna.
Dessutom kan tillförsel av förstyvningar till boxsektionen avsevärt förbättra dess bucklingsförmåga. Förstyvningar kan vara antingen längsgående eller tvärgående. Längsgående förstyvningar ökar kolonnens motstånd mot lokal buckling genom att ge ytterligare stöd till lådans väggar. Tvärförstyvningar, å andra sidan, hjälper till att förhindra global buckling genom att öka pelarens vridstyvhet.

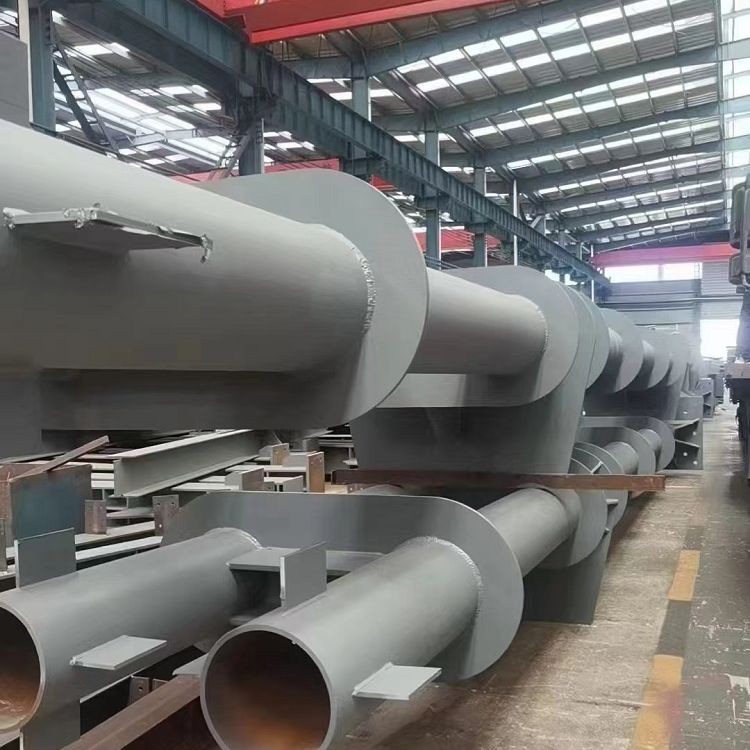

Ett annat alternativ är att användaMetall Stålramvid utformningen av lådkolonner. Denna typ av ram kan integreras i lådpelaren för att ge ytterligare styrka och stabilitet. Metallstålramen kan utformas i olika konfigurationer för att passa strukturens specifika krav, vilket ytterligare optimerar tvärsnittsdesignen.
Styra Slenderness Ratio
Som nämnts tidigare är slankhetsförhållandet en kritisk faktor vid buckling. För att förhindra buckling är det nödvändigt att kontrollera slankhetsförhållandet för lådpelarna. Detta kan uppnås genom att antingen minska pelarens effektiva längd eller öka dess rotationsradie.
Minska den effektiva längden kan göras genom att tillhandahålla mellanliggande stöd eller stag till pelaren. Stavning kan vara i form av lateral stag, diagonal stag, eller momentmotståndskraftiga kopplingar. Sidostöd begränsar pelarens rörelse i sidled, medan diagonalstag hjälper till att överföra lasterna mer effektivt. Momentmotståndskraftiga anslutningar kan också minska den effektiva längden genom att tillhandahålla rotationsskydd vid pelarens ändar.
Ökning av rotationsradien kan åstadkommas genom att modifiera tvärsnittsformen eller lägga till material till de yttre kanterna av kolonnen. Till exempel, genom att använda ett större tvärsnitt eller lägga till flänsar till lådans pelare kan den öka dess rotationsradie, vilket förbättrar dess bucklingsmotstånd.
Med tanke på slutvillkor
Lådkolonnens slutförhållanden har en betydande inverkan på dess bucklingsbeteende. Det finns fyra huvudtyper av slutvillkor: fast - fix, fix - pinned, pinned - pinned och free - fixed.
En fast - fast pelare har den högsta bucklingskapaciteten eftersom båda ändarna är helt förhindrade mot rotation och translation. En pinned - pinned kolumn har å andra sidan den lägsta bucklingskapaciteten eftersom båda ändarna är fria att rotera. När du designar lådkolumner är det viktigt att se till att slutförhållandena beaktas korrekt i strukturanalysen.
I praktiken kan det vara möjligt att använda momentmotståndskraftiga anslutningar för att uppnå fasta ändförhållanden eller använda enkla anslutningar för stiftade ändförhållanden. Genom att noggrant välja slutförhållandena kan boxpelarnas bucklingsmotstånd förbättras avsevärt.
Kvalitetskontroll under tillverkning och installation
Även med den bästa designen och materialvalet kan dålig tillverkning och installationsmetoder fortfarande leda till buckling. Under tillverkningen är det viktigt att se till att boxpelarna är tillverkade med rätt dimensioner och toleranser. Eventuella defekter i svets-, skär- eller formningsprocesser kan försvaga kolonnen och öka risken för buckling.
Som leverantör av lådkolonn implementerar jag strikta kvalitetskontrollåtgärder under tillverkningsprocessen. Detta inkluderar att inspektera råvarorna, övervaka svetsparametrarna och utföra oförstörande tester för att upptäcka eventuella interna defekter.
Under installationen är korrekt inriktning och utjämning av lådpelarna avgörande. Felinriktade pelare kan införa excentriska belastningar, vilket avsevärt kan minska bucklingskapaciteten. Det är också viktigt att se till att anslutningarna mellan pelarna och andra strukturella delar är ordentligt gjorda och åtdragna.
Strukturanalys och designverifiering
Slutligen är det viktigt att genomföra en grundlig strukturanalys och designverifiering för att förhindra buckling. Strukturell analysmjukvara kan användas för att modellera lådpelarna och hela strukturen, med hänsyn tagen till laster, materialegenskaper, tvärsnittsdesign och slutförhållanden.
Analysen bör innefatta både linjär och icke-linjär analys för att exakt förutsäga kolumnernas bucklingsbeteende. Icke-linjär analys är särskilt viktig eftersom den kan redogöra för effekterna av stora deformationer och material olinjäritet.
Efter analysen ska konstruktionen verifieras mot relevanta konstruktionskoder och standarder. Dessa koder ger riktlinjer för tillåtna spänningar, slankhetsförhållanden och andra designparametrar för att säkerställa säkerheten och stabiliteten hos strukturen.
Dessutom,H - formade stålbalkar och pelarekan användas i den övergripande strukturella designen för att komplettera lådans kolumner. Dessa balkar och pelare kan hjälpa till att fördela belastningar mer effektivt, minska belastningen på lådpelarna och ytterligare förhindra buckling.
Slutsats
Att förhindra buckling av lådpelare är en mångfacetterad process som kräver noggrant övervägande av materialval, tvärsnittsdesign, slankhetsförhållande, slutförhållanden, tillverkning, installation och strukturanalys. Genom att följa dessa strategier kan risken för buckling minskas avsevärt, vilket säkerställer konstruktionens säkerhet och hållbarhet.
Som leverantör av lådkolonner är jag fast besluten att tillhandahålla högkvalitativa lådkolonner och teknisk support för att hjälpa mina kunder att förhindra att deras projekt knäcks. Om du är intresserad av att köpa lådkolumner eller har några frågor om att förhindra buckling, är du välkommen att kontakta mig för mer information och för att diskutera dina specifika krav.
Referenser
- AISC Steel Construction Manual, 15:e upplagan, American Institute of Steel Construction.
- Eurokod 3: Design of Steel Structures, European Committee for Standardization.
- Structural Steel Design, 6:e upplagan, Jack C. McCormac och Russell H. Brown.
